进口CCC认证产品之——电连接器

    在众多进口工业产品中，其控制系统中涉及到众多的控制配件。

    自工业逐步发展为机器人自动化生产的转型，机器人系统中会涉及到许多精密化的系统零件，例如：PLC，传感器，位移控制元器件，电子元器件及其连接装置等。今天我们来介绍一下电连接器。

    什么是电连接器？

    电连接器是将电路连接在一起的设备。大多数连接器是可移动的或临时的，但有些可以是永久的。连接器使电子产品更易于组装和制造。它们还简化了电路维修，并提供了设计和修改的灵活性。它们广泛用于通信，计算机，工业机械和消费电子产品的电路中。

进口商品归类：

*除接插件以外的其他所有的电气设备连接装置

**此项仅为工作电压，不包括额定耐受电压以及额点输入电压。


大多数连接器由两个主要部分组成：外壳和端子。

外壳是用于固定端子，稳定连接并保护触点免受短路和/或各种环境危害的外壳或结构。外壳通常由某种类型的模制塑料制成，但也可以由任何类型的绝缘材料（例如陶瓷）制成。

连接器中的端子销提供了进行连接的导电性。它们几乎总是由某种类型的金属组成，但是可以使用任何导电的材料（例如碳或硅）。

进口注意事项：

涉及商检单证：

进口CCC目录外资料鉴定

进口能源效率标识鉴定

申请方式请点击如下链接：

http://www.ccc-import.com/3c_news_detail.asp?id=55

连接器类型

音频和视频连接器
音频连接器用于将电缆固定到其他音频设备，以提供电子信号传输和接地保护。音频连接器的应用可以是通用，电话或麦克风。大多数音频连接器用于商业目的，但有些可能符合军事规格。

汽车电气连接器
汽车电连接器设计为专门用于车辆。

板上安装连接器
板载连接器或电路板连接器是可以用作嵌入在计算机板上的组件的连接器。

板对板连接器
板安装连接器或电路板连接器是可用作嵌入式计算机板上组件的连接器。可以定制这些板，以满足用户的应用需求。

Centronics连接器
Centronics连接器是标准的并行接口设备，用于将打印机和其他外围设备（例如便携式磁盘驱动器，磁带备份驱动器和CD-ROM播放器）连接到计算机。Centronics连接器以首次使用它们的打印机的名字命名，并包括两排扁平触点。

圆形连接器
圆形连接器是主要用于外部接口的多针连接器。它们可用于数据传输，电信号传输或为电气设备供电。在某些情况下，圆形连接器已被设计为承载可以被称为混合信号的圆形连接器，并且可以被描述为电源和控制连接器。这些类型的多针连接器用于电源和信号传输。

同轴连接器
同轴连接器由包裹在另一个圆柱导体（屏蔽层）中的绝缘中心导线组成。电缆通常包裹在另一个绝缘层和一个外部保护层中。同轴电缆和连接器具有承载大量信息的能力。它们通常用于高速数据和CATV应用中。

DIN连接器
DIN连接器是符合德国国家标准化组织Deutsches InstitutfürNormung（DIN）建立的标准的高频，多针电连接器。DIN连接器的末端是圆形的，有凹口的，并由金属裙边保护，以确保引脚正确对齐。

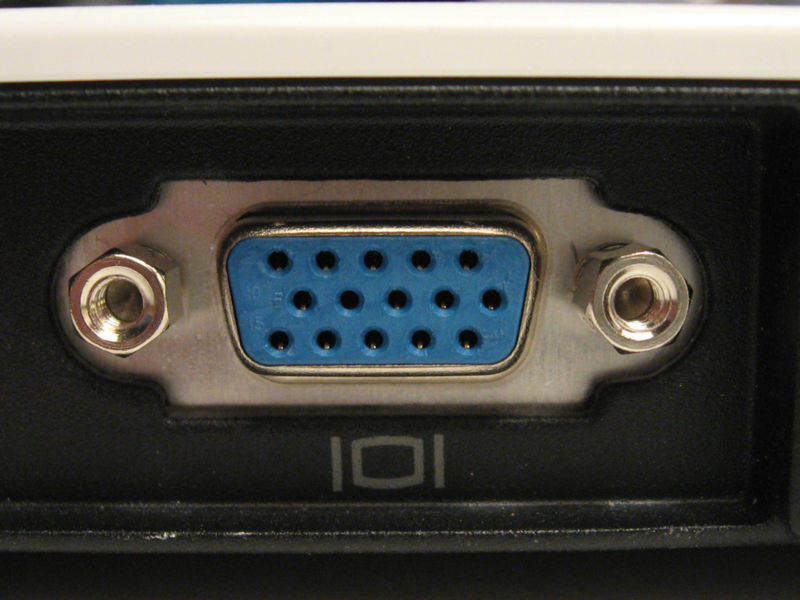

D类微型连接器
D-微型或D-sub连接器是坚固的电气连接器，其配合面的形状类似于字母D。它们提供极化作用，因为公连接器和母连接器只能以一种方式装配在一起。

边缘连接器
卡边缘连接器（也称为边缘卡连接器）是与单面或双面印刷电路板（PCB）的边缘配合的嵌入式设备，以提供外部电连接。行业标准定义了电源规格，例如电压电平，电源引脚位置和电源要求。例如，PICMG 1.0 / 1.2标准定义了外围组件互连（PCI）和行业标准架构（ISA）总线的电源规范。

光纤通道连接器
光纤通道连接器是光纤通道系统中使用的高速连接器。

火线®连接器
IEEE 1394连接器被用于连接的FireWire ®设备，例如主机控制器，适配器，硬盘驱动器，集线器，中继器，和读卡器。FireWire是Apple Computer的注册商标，是一种通信协议，用于通过一根电缆以很高的比特率传输数据，视频和音频。

重型矩形连接器
重型矩形连接器设计用于在多种操作条件下承受较大的电气负载和直接信号。它们通常用于需要大功率输送的工业应用中。因此，使用特殊的端子（例如焊杯，绕线管和其他重型端子）来确保安全地供电。

IC互连组件
IC互连接口或将微电子半导体芯片连接到印刷电路板（PCB）或更大尺寸的设备。电子互连装置可桥接两个导体之间的间隙，并允许电流或光波从一个导体流向另一个导体。电子封装由塑料，陶瓷或金属外壳组成，该外壳在硅或金属芯片上装有集成电路（IC）。

仪器和计算机电源连接器
仪器电源连接器和计算机（磁盘驱动器）电源连接器用于将计算机电源连接到硬盘，软盘，光盘（CD），数字视频磁盘（DVD）或其他类型的磁盘驱动器。它们还与可移动媒体驱动器（例如Zip磁盘）以及计算机冷却设备（例如风扇和电热冷却器）一起使用。

医用电子连接器
医疗电子连接器可用于医院，诊所，医生办公室和其他保健设施中的医疗设备和医疗设备。

微型连接器和纳米连接器
微型连接器和纳米连接器的接触间距为0.05＆＃8221；（micro）和0.025＆＃8221; （nano）。它们具有一排或多排电镀触点，并且为直角或直角。一些微型连接器和纳米连接器是圆形或圆柱形的。另一些则设计用于同轴电缆或RF和微波应用。男性和女性设备均可用。微型连接器和纳米连接器用于各种行业和应用。

军用（MIL-SPEC）连接器
军用（MIL-SPEC）连接器是根据军用规范制造的外壳型连接器。它们的设计考虑了保护连接不受环境因素影响的需要，从而使其可以用于军事和航空航天应用。AN（陆军-海军）连接器类型为现代连接器设定了标准。它们通常被称为军事标准，“ MIL-STD”或“ MIL-SPEC”连接器。

模块化连接器和RJ连接器
模块化连接器和RJ连接器包括两种相似但截然不同的连接器样式。模块化连接器由“插入式单元”制成，可以将它们组合在一起以使系统更大，提高功能或扩展其大小。注册插孔（RJ）是在FCC中注册的电话和数据插孔专用连接器。

面板接口连接器
面板接口连接器（PIC）是安装在装有PLC，计算机或其他设备的面板外部的设备。PIC允许用户在不打开面板门的情况下连接PLC或计算机，从而避免了潜在的安全隐患。电源插座和通讯端口可以多种组合放置，以生产各种可定制的产品。

PC卡连接器
PC卡连接器用于将PC卡，CompactFlash卡和其他设备连接到计算机。PC卡的外形尺寸由美国计算机行业贸易组织国际个人计算机存储卡协会（PCMCIA）定义和维护。PC卡最初被称为PCMCIA或PCMCIA卡，其设计目的是用于计算机存储扩展。它们现在被用作网卡，调制解调器，甚至硬盘。

电话插孔和插头
电话插孔和插头是电话使用的连接器。它们也被称为模块化插孔（母）和模块化插头（公）。

射频和微波连接器
射频（RF）和微波连接器用于连接以射频或微波频谱运行的系统中的电缆末端。微波是指频率高于1 GHz且波长小于30厘米的电磁能。射频是指交流电，如果电流输入到天线，则交流电会产生适用于无线广播和/或通信的电磁场。射频连接器可以在传输系统中找到，并且可以耦合或解耦系统组件。配对对由插头和插孔组成。

太阳能连接器
太阳能连接器有助于太阳能系统中的电气连接。太阳能工业中使用了许多版本的连接器或标准非连接器接线盒，它们是太阳能模块的主要特征元件。

电磁阀连接器
电磁阀连接器用于连接电磁阀和压力开关。电磁阀连接器通常用作耐环境的接线盒。这些防护罩可与液压或气动电磁阀或压力开关一起使用。尽管某些类型的设备可以同时使用这两种设备，但特定的设备可以使用AC或DC电压。

接线端子
接线端子是模块化的绝缘块，可将两根或更多根电线固定在一起。接线盒用于固定和/或端接电线，最简单的形式是由几个排成长条的独立端子组成。端子可用于将导线连接到地面，或者在使用电源的情况下，可用于将电气开关和插座连接到电源。

热电偶连接器
热电偶连接器用于传输来自热电偶（T / C）的温度读数。这些专用的连接器旨在延长热电偶导线，并且必须针对特定的T / C进行评估。热电偶类型的字母选择包括B，C，E，J，K，N，R，S，T和W.

USB连接器
USB连接器与通用串行总线（USB）端口一起使用。它们可用于将USB产品连接在一起，或将USB线和外围设备连接到其他标准端口类型。

接线端子
电线端子是无源导体，用于促进未焊接的连接。它们是由接收器（母）和刀片（公）组成的两件式组件，有助于提供反复的连接和断开连接。产品种类繁多。示例包括铲形端子，环形端子，叶片端子和散热端子。

线对板连接器
线对板连接器用于通过使用连接到导线的连接器来互连印刷电路板（PCB）。

线对线连接器
线对线连接器用于连接两个线端连接器。它们用作电连接器，电子连接器和计算机连接器。线对线连接器的一般规格包括配合组合或性别，电路或位置的数量以及电线尺寸。公线对线连接器设计用于插入母线对线连接器。

连接器端接
某些连接器的特征可能是基于导线是如何端接或固定到连接器的。

压接的类型包括桶形和开口桶形。
桶形连接涉及压紧圆柱形部分，具体取决于工具，通常导致其呈椭圆形。这些被广泛用于普通消费者应用中。
开桶式连接包括将预压接段压接成U形或V形。这些连接更易于自动化，并且通常比桶形压接连接更坚固，从而使其在工业应用中更为常见。

绝缘位移
绝缘位移连接器（IDC）用于将绝缘电线或电缆连接到设备，而无需预先剥离电缆或电线。通过在连接器中合并锋利的刀片或多个刀片，可在插入绝缘层时对其进行切割。

IDC连接器非常适合制造商，因为它省去了剥线步骤，从而简化了连接过程。但是，随着时间的流逝，切割绝缘层的刀片会切断连接器内的电线，从而降低电流处理能力（这可能导致连接器烧坏）。而且，连接的强度远低于压接的连接。用于非生产性绝缘位移的工具往往比有效的压接工具成本更高。

焊接
焊接连接涉及将填充金属（焊料）熔化到电气接头上。然后，焊料固化，在两个金属零件之间形成熔合连接。如果做得好并且使用正确类型的焊料，焊锡可以提供非常平滑，牢固且可靠的连接（焊料组件应与要连接的电子组件的金属相匹配）。与压接连接相比，这些连接通常更慢并且涉及更多。

在PCB焊料或焊料引脚端接中，电连接是通过将电线或引脚焊接到印刷电路板上进行的。使用焊杯端子时，将连接器焊接到安装位置会建立电气连接。通孔技术（THT）通过在电路板上插入组件引线，然后在另一侧焊接引脚，将组件安装在PCB上。

电连接器的主要参数
性能参数描述了电连接器设计工作的条件。

•电流表示连接器设计要承载的电流（电流的流率），以安培或安培（A）为单位。连接器上的额定电流通常为1 A至50A。
•电压描述连接器的额定电压，以伏特（V）为单位。典型额定值为50 V，125 V，250 V和600V。
•工作温度描述了电连接器的建议温度，范围或最低/最高工作温度。
